Instalace kotle s akumulačními nádržemi přináší tyto výhody:
Zapojení s akumulátory doporučujeme jako hlavní zapojení.
Nemůžete-li mít doporučený objem akumulačních nádrží, zapojte kotel alespoň s jednou vyrovnávací nádrží o objemu 500 – 1000 l. Instalace otopného systému musí být provedena odbornou firmou dle ČSN 060830. Pokud zvolíte velký objem akumulační nádrže, musíte také zvolit odpovídající výkon kotle, aby byl schopen tyto nádrže nabít za rozumnou dobu. Pro správný výpočet objemu akumulační nádrže platí, že 1 kW výkonu kotle = 55 l objemu nádrže.
Provoz systému s akumulačními nádržemi
Po zatopení kotle nabijeme při provozu na maximální výkon (na 2 až 4 naložení) daný objem akumulačních nádrží na požadovanou teplotu vody 90 – 100 °C. Kotel poté necháme dohořet. Dále už jen odebíráme teplo ze zásobníku za pomoci trojcestného ventilu a to po dobu, která odpovídá velikosti akumulátoru a venkovní teplotě. V topném období (při dodržení minimálních objemů akumulátorů viz tabulka) to může činit 1 – 3 dny. Nelze-li použít akumulaci, doporučujeme alespoň jednu nádrž o objemu 500 – 1000 l pro vyrovnávání náběhů a doběhů kotle.
Izolace nádrží
Akumulační nádrže jsou běžně dodávány bez izolace. Vhodným řešením je společné zaizolování daného počtu nádrží o požadovaném objemu minerální vlnou do skeletu ze sádrokartonu, případně dodatečné vyplnění sypkou izolací. Doporučená tloušťka izolace, při použití minerální vlny je 120 mm. Další variantou je zakoupení již zaizolovaných nádrží minerální vlnou (100 mm) v koženkovém pouzdru, které naše firma také dodává.
Ohřev TUV
Pro ohřev teplé užitkové vody můžeme použít kombinovaný bojler, nebo akumulační nádrž s měděným průtokovým ohřívačem.
Rozměry nádrží typ DH – nové | ||||||||||||||||
Typ nádrže | Rozměr (mm) | Průměr (mm) | ||||||||||||||
H | A | B | C | D | E | F | ∅ D | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
AN 750 | 1750 | 140 | 95 | 110 | 130 | 90 | 366 | 790 | 5/4″ | 5/4″ | 1/2″ | 1/2″ | M48x2 | 5/4″ | 1“ | |
AN 800 | 1910 | 175 | 175 | 110 | 130 | 90 | 374 | 790 | 5/4″ | 5/4″ | 1/2″ | 1/2″ | M48x2 | 5/4″ | 1“ | |
AN 1000 | 2210 | 140 | 95 | 110 | 130 | 90 | 366 | 790 | 5/4″ | 5/4″ | 1/2″ | 1/2″ | M48x2 | 5/4″ | 1“ | |
Rozměry nádrží typ DZ | ||||||||||||||||
AN 500 | 1970 | 127 | 131 | 110 | 130 | 90 | 326 | 600 | 5/4″ | 5/4″ | 1/2″ | 1/2″ | M48x2 | 5/4″ | 1/2″ | |
AN 600 | 1611 | 169 | 131 | 110 | 130 | 90 | 341 | 750 | 5/4″ | 5/4″ | 1/2″ | 1/2″ | M48x2 | 5/4″ | 1/2″ | |
AN 750 | 2010 | 154 | 131 | 110 | 130 | 90 | 329 | 750 | 5/4″ | 5/4″ | 1/2″ | 1/2″ | M48x2 | 5/4″ | 1/2″ | |
AN 800 | 1910 | 175 | 101 | 110 | 130 | 90 | 374 | 790 | 5/4″ | 5/4″ | 1/2″ | 1/2″ | M48x2 | 5/4″ | 1“ | |
AN 1000 | 2065 | 175 | 108 | 110 | 130 | 90 | 342 | 850 | 5/4″ | 5/4″ | 1/2″ | 1/2″ | M48x2 | 5/4″ | 1/2″ |

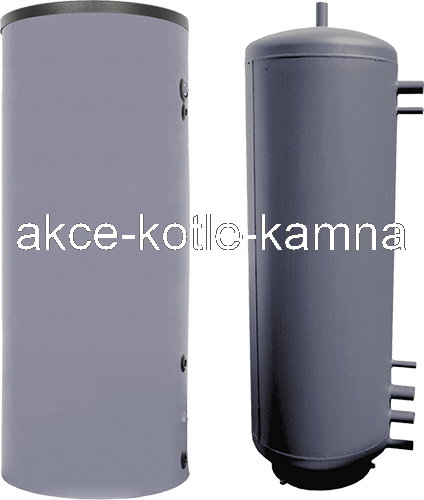

– s izolací 100 mm / bez izolace – typ DZ nebo DH
– s izolací 100 mm / bez izolace – typ DZ nebo DH
TJ-M48x2 – 4,5 kW
TJ-M48x2 – 6 kW
Příklad zapojení akumulačních nádrží
Minimální průměry potrubí při zapojení s akumulačními nádržemi | ||||
Typ a výkon kotle | část A | část B | ||
v mědi | v oceli | v mědi | v oceli | |
DC18S, C18S, DC20GS | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
DC22S, DC25S, DC25GS, C20S, DC22SX | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
DC32S, DC32GS, C30S, DC30SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
DC40GS, C40S, DC40SE, DC40SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
DC50S, DC50SE | 42 x 1,5 | 40 (6/4″) | 35 x 1,5 | 32 (5/4″) |
DC70S, DC75SE, DC100 | 54 x 2 | 50 (2″) | 42 x 1,5 | 40 (6/4″) |
Minimální objem akumulátoru | ||||||||
Výkon / kW | 15 – 20 | 20 – 30 | 30 – 35 | 35 – 40 | 40 – 50 | 50 – 70 | 70 – 100 | 150 |
Objem / l | 1000 – 1500 | 1500 – 2000 | 2000 – 2500 | 2500 – 3000 | 3000 – 4000 | 4000 – 5000 | 5000 – 6000 | 8000 – 9000 |
