Kombinovaný kotel na dřevo a pelety

Řada kombinovaných kotlů ATMOS umožňuje ekologické spalování dřeva na principu generátorového zplynování v kombinaci s hořákem na pelety. Kotel umožňuje střídání paliv, ruční topení dřevem a plně automatické topení peletami. V případě potřeby lze samozřejmě, koupit kotel bez hořáku, s tím, že si jej zákazník pořídí později anebo jej použije z minulého kotle.

Kotel je konstruován jako těleso se třemi nad sebou posazenými komorami. Vrchní dvě komory slouží ke zplynování dřeva, tak jak to známe u klasických zplynovacích kotlů, které vyrábíme standardně. Třetí, nejspodnější komora je zepředu osazena požadovaným hořákem a vyložena keramikou pro optimální kvalitu spalování. Spalovací systémy jsou od sebe odděleny vodním pláštěm, navzájem se tak příliš neovlivňují, a tím dosahuje kotel vysoké účinnosti při topení jednotlivými palivy. Odvod spalin do komína je řešen jedním výstupním hrdlem, a proto si vystačíme s jedním komínem.

•

  Účinnost kotle dle typu 88,9 - 92,5 %

Najděte si k instalaci kotle technika ve vašem okolí

Najít technika

Kotle DC18SP, DC25SP, DC30SPX, DC32SP a DC40SPT splňují všechny podmínky pro získání Kotlíkové dotace.

Zjistit více

Výhody kotlů ATMOS

• možná kombinace jednotlivých druhů paliv – střídání paliva bez úprav na kotli dřevo + pelety
• vysoká účinnost při jednotlivých palivech – prakticky stejná jako u speciálních kotlů na pelety (až 92,3 % při jmenovitém výkonu)
• levnější řešení – sečteme-li náklady na pořízení dvou kotlů, jejich zapojení a odkouření (komín) zjistíme, že jeden kotel ač dražší je ekonomicky výhodnější
• malý zastavěný prostor – oproti více kotlům
• jeden komín a kouřovod
• ekologický provoz – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
• dotovaný kotel
• možnost volby dvířek levá/pravá
• kotel je vybaven funkcí automatického startu hořáku na pelety po dohoření dřeva



Instalace



Kotel s kompaktním zásobníkem AZPD a pneumatickou dopravou APS250S

Kotel DCxxSP se standardním zásobníkem na pelety 500 l







Doporučené zapojení s Laddomatem 22 a vyrovnávací (akumulační) nádrží

Doporučeným zapojením je zapojení kotle s Laddomatem 22 nebo termoregulačním ventilem s vyrovnávací nádrží o objemu 500 až 1000 l. Další možností je instalace kotle s akumulačními nádržemi o potřebném objemu (např. 2000 l), které navíc umožňují vytápění akumulace elektřinou nebo připojení solárních panelů.



Regulace kotlů

Provoz kotle je řízen zcela automaticky na požadovanou výstupní teplotu vody, tak aby byla zajištěna co nejvyšší účinnost kotle a nejlepší kvalita spalování. K tomu slouží:

• Regulátor tahu HONEYWELL
• Kotlový (regulační) termostat
• Spalinový termostat
• Termostat na čerpadlo
• Hlavní vypínač a přepínací vypínač provozu kotle

Kotle a hořáky DCxxSP(X)(T) jsou v provedení (model od 2018) vybaveny funkcí automatického uzavření nebo otevření přívodu vzduchu do kotle/hořáku, pomocí servopohonu, při topení dřevem nebo peletami.
Kotle jsou vybaveny čidlem teploty spalin AGF2 a čidlem teploty vody kotle KTF20 pro funkci automatického startu hořáku po dohoření dřeva. Dále jsou kotle vybaveny dvěma čidly (TV a TS) KTF20 pro ovládání hořáku podle dvou teplot na akumulační nádrži. Celý komplet je tak prodáván v maximální výbavě, pro plně automatický režim a jednoduchou instalaci „plug and play“.



Regulátor tahu FR 124

Odtahový ventilátor a kouřové hrdlo

Servopohon BELIMO a vzduchová regulační klapka





Ovládací panel se standartní regulací

Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem. Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.



Regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03







Technické informace

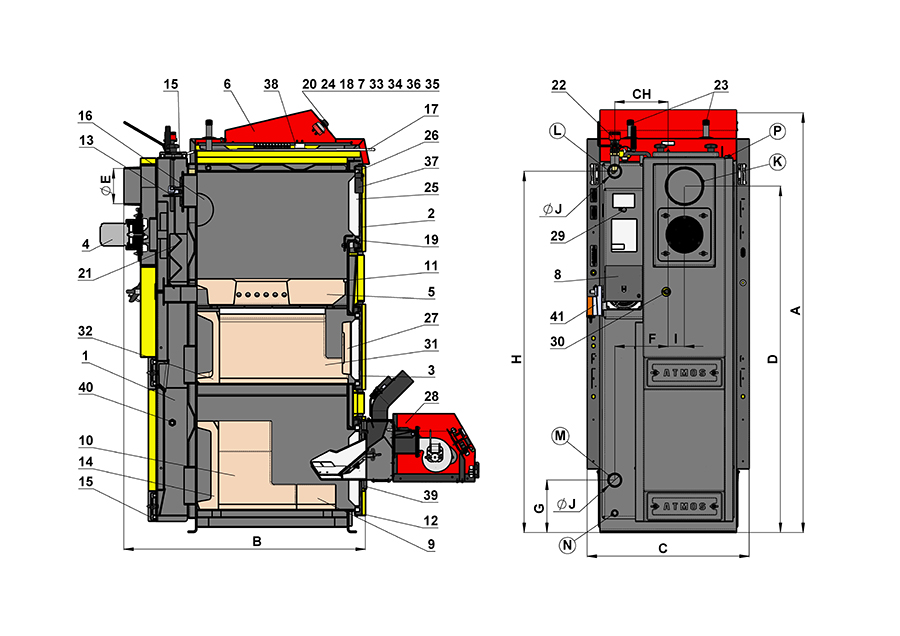

Schéma des chaudières DCxxSP/SPX





Legenda k nákresu kotle
1.	Těleso kotle	25.	Výplň dvířek – Sibral
2.	Dvířka plnící (vrchní)	26.	Těsnění dvířek – šňůra 18 x 18
3.	Dvířka popelníková (prostřední)	27.	Žáruvzdorná tvarovka – půlměsíc (clona dvířek)
4.	Odtahový ventilátor	28.	Hořák na pelety ATMOS A25
5.	Žáruvzdorná tvarovka – tryska	29.	Regulace primárního vzduchu
6.	Ovládací panel	30.	Regulace sekundárního vzduchu
7.	Bezpečnostní termostat (Pozor – při přetopení nutno zamáčknout)	31.	Žáruvzdorná tvarovka – kul. prostor – (dřevo)
8.	Regulační klapka	32.	Žáruvzdorná tvarovka – zadní čelo kul. prostoru – (dřevo)
9.	Žáruvzdorná tvarovka – prodloužení kulového prostoru – (pelety)	33.	Termostat na čerpadlo
10.	Žáruvzdorná tvarovka – kulový prostor – (pelety)	34.	Pojistka (6,3A) T6,3A/1500 – typ H
11.	Těsnění trysky – 12 x 12	35.	Spalinový termostat
12.	Dvířka – pro hořák na pelety (spodní)	36.	Přepínací vypínač I-0-II
13.	Roztápěcí záklopka	37.	Koncový spínač s tlačítkem
14.	Žáruvzdorná tvarovka – zadní čelo kulového prostoru – (pelety)	38.	Kondenzátor pro odtahový ventilátor – 1 μF
15.	Čistící víčko	39.	Sibralové těsnění pod hořák
16.	Clona	40.	Měřící místo pro analyzátor spalin
17.	Táhlo zatápěcí záklopky	41.	Servopohon Belimo s klapkou
18.	Teploměr
19.	Clona rámečku
20.	Vypínač s kontrolkou	K	– hrdlo kouřovodu
21.	Brzdič (pouze DC30SPX)	L	– výstup vody z kotle
22.	Regulátor výkonu – Honeywell FR 124	M	– vstup vody do kotle
23.	Chladící smyčka proti přetopení	N	– nátrubek pro napouštěcí kohout
24.	Regulační termostat	P	– nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)



Rozměry kotlů
	DC18SP	DC25SP	DC30SPX	DC32SP	DC40SPT
A	1695	1695	1695	1772	1755
B	757	957	957	957	1230
C	643	643	643	678	680
D	1375	1375	1375	1448	1445
E	150/152	150/152	150/152	150/152	150/152
F	65	65	65	70	87
G	207	207	207	184	204
H	1436	1436	1436	1507	1507
CH	212	212	212	212	256
I	212	212	212	212	256
J	6/4″	6/4″	6/4″	6/4″	6/4″



Technické údaje		Typ kotle
		DC18SP	DC25SP	DC30SPX	DC32SP	DC40SPT
Jmenovitý výkon	kW	20	27	30	35	40
Výkon kotle na pelety	kW	4,5 – 15	6 – 20	6 – 20	6 – 20	9 – 30
Výhřevná plocha	m2	2,5	3,3	3,3	3,8	4,9
Objem palivové šachty	dm3 (l)	66	100	100	140	160
Rozměr plnícího otvoru	mm	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260
Předepsaný tah komína – na pelety – na dřevo	Pa/mbar	15 / 0,15 20 / 0,20	18 / 0,18 23 / 0,23	18 / 0,18 23 / 0,23	18 / 0,18 24 / 0,24	20 / 0,20 22 / 0,22
Max. prac. přetlak vody	kPa/bar	250 / 2,5	250 / 2,5	250 / 2,5	250 / 2,5	250 / 2,5
Hmotnost kotle	kg	435	531	537	596	768
Průměr odtahového hrdla	mm	150 / 152	150 / 152	150 / 152	150 / 152	150 / 152
Krytí el. části	IP	20	20	20	20	20
Elektrický příkon – při spuštění – na pelety (max.) – při provozu – na pelety (max.) – při provozu – na dřevo (max.)	W	522 (572) / 1042 (1092) 42 (92) 50				530 / 1097 97 50
Účinnost kotle – na pelety – na dřevo	%	92,5 90,1	91,2 89,9	91,2 89,9	91,2 88,9	92,8 91,0
Třída kotle		5	5	5	5	5
Třída energetické účinnosti		A+	A+	A+	A+	A+
Teplota spalin při jmenovitém výkonu na pelety	°C	109	139	139	139	116
Teplota spalin při jmenovitém výkonu na dřevo	°C	157	177	177	185	152
Hmotnostní průtok spalin při jmenovitém výkonu – na pelety – na dřevo	kg/s	0,008 0,010	0,010 0,015	0,010 0,017	0,010 0,018	0,015 0,023
Předepsané palivo pro ruční přikládání		Suché dřevo o výhřevnosti 15 – 17 MJ.kg-1 o obsahu vody 12 – 20 %, průměru 80 – 150 mm
Palivo pro automatické přikládání – pelety		Kvalitní pelety o průměru 6 – 8 mm o výhřevnosti 15 – 18 MJ.kg-1
Průměrná spotřeba paliva na dřevo při jmenovitém výkonu	kg.h-1	5,6	7,2	7,6	9,2	10
Na topnou sezónu		1 kW = 1 prostorový metr
Maximální délka dřeva	mm	330	530	530	530	730
Doba hoření při jmenovitém výkonu – na dřevo	hod.	2	3	2	2	2,5
Objem vody v kotli	l	78	109	109	160	131
Hydraulická ztráta kotle	mbar	0,22	0,23	0,23	0,23	0,23
Minimální objem vyrovnávací nádrže	l	500	500	500	500	750
Připojovací napětí	V/Hz	230/50
EKODESIGN
Dotované kotle v ČR
Předepsaná minimální teplota vratné vody v provozu je 65 °C.
Předepsaná provozní teplota kotle je 80 – 90 °C.





Hořák

Používaný hořák na pelety pro kotle DC18SP, DC25SP, DC30SPX, DC32SP, DC40SPT

HOŘÁK NA PELETY ATMOS A25 (pro modely DCxxSP(X)(T) – Kód: H0048

Hořáky v provedení pro modely DCxxSP(X)(T) jsou vybaveny funkcí automatického uzavření nebo otevření přívodu vzduchu do hořáku, pomocí servopohonu, při topení dřevem nebo peletami.

Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg^-1.

Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí

Řízení hořáku: elektronická regulace AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulaci.

Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:
Možnost využití dvou rezervních výstupů R a R2 pro různé aplikace
Možnost zapojení čtyř různých čidel TS, TV, TK a TSV
TS – čidlo spodní na nádrži
TV – čidlo vrchní na nádrži
TK – čidlo kotle nebo prostřední čidlo na nádrži
TSV – čidlo spalin nebo solárního panelu

• řízení hořáku podle dvou teplot na vyrovnávací nádrži
• řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu
• řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu
• ovládání solárního systému přímo z hořáku
• automatický startu hořáku po dohoření dřeva u kotlů DCxxSP/SPX

Hořáky jsou určeny pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru  6 – 8 mm, o délce 10 – 25 mm a výhřevnosti 16 – 19 MJ.kg^-1. Hořák není určen pro pelety, které se spékají ve spalovací komůrce hořáku. V takovém případě je nutné spalovací komůrku hořáku čistit jednou denně

Pro hořák ATMOS A25 jsou určeny tyto dopravníky:

• Šnekový dopravník pro hořák ATMOS A25 – DA1500 o délce 1,5 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA2000 o délce 2 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA2500 o délce 2,5 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA3000 o délce 3 m a průměru 75 mm
• Šnekový dopravník pro hořák ATMOS A25 – DA4000 o délce 4 m a průměru 75 mm
