Hořák ATMOS A25, A25SP

Objednací kód:
H0014
H0048 pro kotle DCxxSP(X)
H0044 pro kotle DxxPX
Výkon hořáku: 4,5 – 24 kW

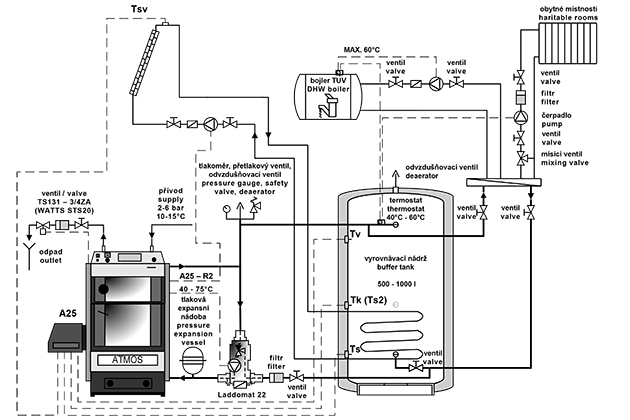

Zapojení kotle DxxP (Pxx) s vyrovnávací nádrží se solárním ohřevem pro regulaci hořáku podle čidla TS, TK a TV (automatická funkce přepínání čidel), funkce řízení solárního čerpadla podle teploty TSV a TS

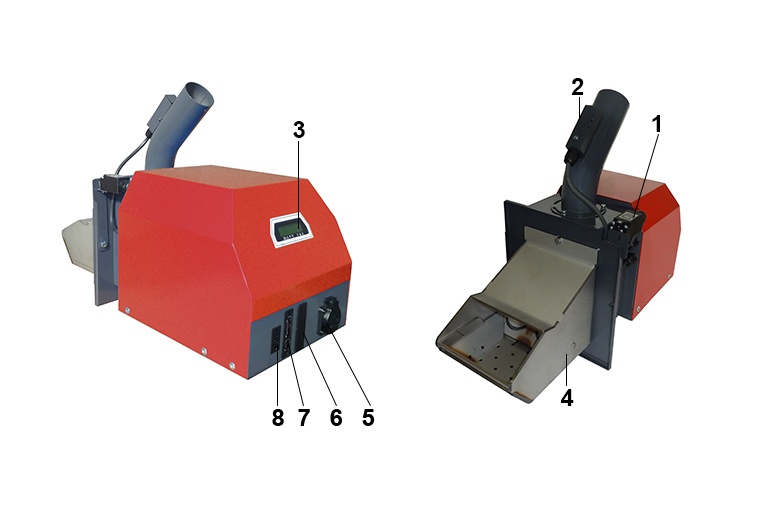

1 – koncový spínač	5 – zásuvka pro externí dopravník
2 – bezpečnostní termostat 95 °C (55 °C pro modely DxxPX, PXxx)	6 – konektor pro připojení čidel TS, TV, TK a TSV
3 – displej elektroniky hořáku	7 – konektor pro propojovací kabel mezi kotlem a hořákem (silový kabel)
4 – spalovací komora (hubice) hořáku	8 – konektor pro přídavný kabel (R3 a R4) – pouze u verze hořáku pro kotle DCxxSP(X)

Napájení: 230 V / 50 Hz
Maximální příkon při startu s jedním zapalovacím tělískem: 522 W – normální nastavení
Maximální příkon při startu se dvěma zapalovacími tělísky: 1042 W – speciální funkce
Průměrný příkon při provozu na jmenovitý tepelný příkon: 42 W
Průměrný příkon při provozu na minimální tepelný příkon: 22 W
Průměrný příkon v pohotovostním režimu: 3,3 W
Předepsané jištění hořáku s kotlem: 6,3 A
Hladina akustického tlaku (hlučnost): 54 dB
Hmotnost hořáku: 15 kg
Rozměry horáku Š x V x H: 25 x 47 x 55 cm

Hořák je určen pro kotle ATMOS:
D14P, D15P, D20P, D21P, D25P
D14P Compact, D21P Compact, D25P Compact – hořák je dodáván s kotlem
D10PX, D15PX, D20PX, D25PX – hořák je dodáván s kotlem
DC15EP, DC18SP, DC25SP, DC30SPX, DC32SP
C18SP, C25SP, AC25SP, AC35SP, KC25SP, KC35SP a zplynovací kotle s úpravou, vybavené odtahovým ventilátorem do výkonu 40 kW,
DCxxS(X), DCxxRS, CxxS(ST), ACxxS a KCxxS

Pro hořák A25 jsou určeny externí bezhřídelové dopravníky DA1500 o délce 1,5 m, DA2000 o délce 2 m, DA2500 o délce 2,5 m, DA3000 o délce 3 m a DA4000 o délce 4 m všechny o průměru 75 mm.

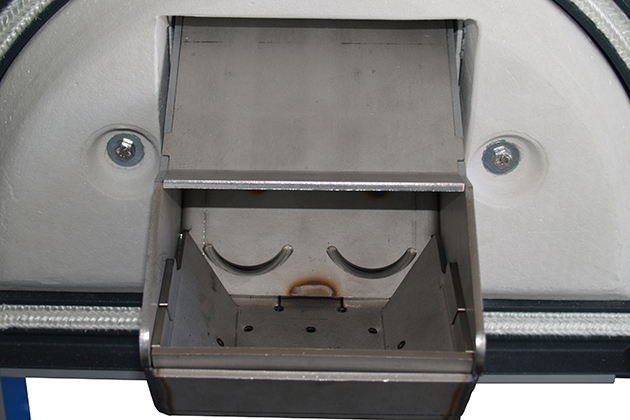

Spalovací komůrka v kotli s úpravou

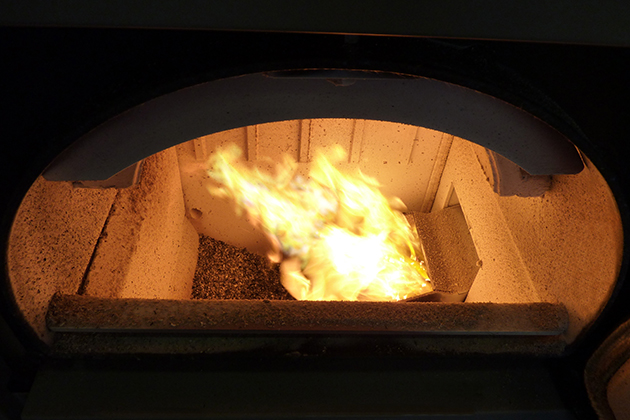

Plamen hořáku v kotli

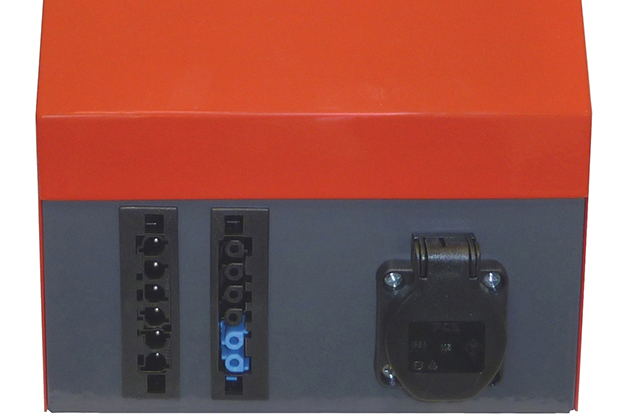

Konektory

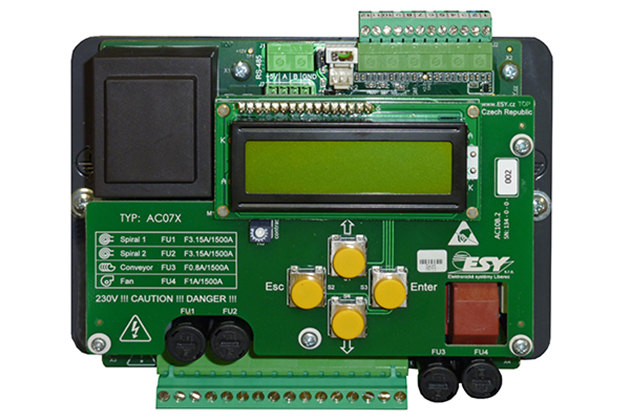

Řídící jednotka hořáku





Hořák ATMOS A45

Objednací kód: H0015

Výkon hořáku: 8,5 – 49 kW

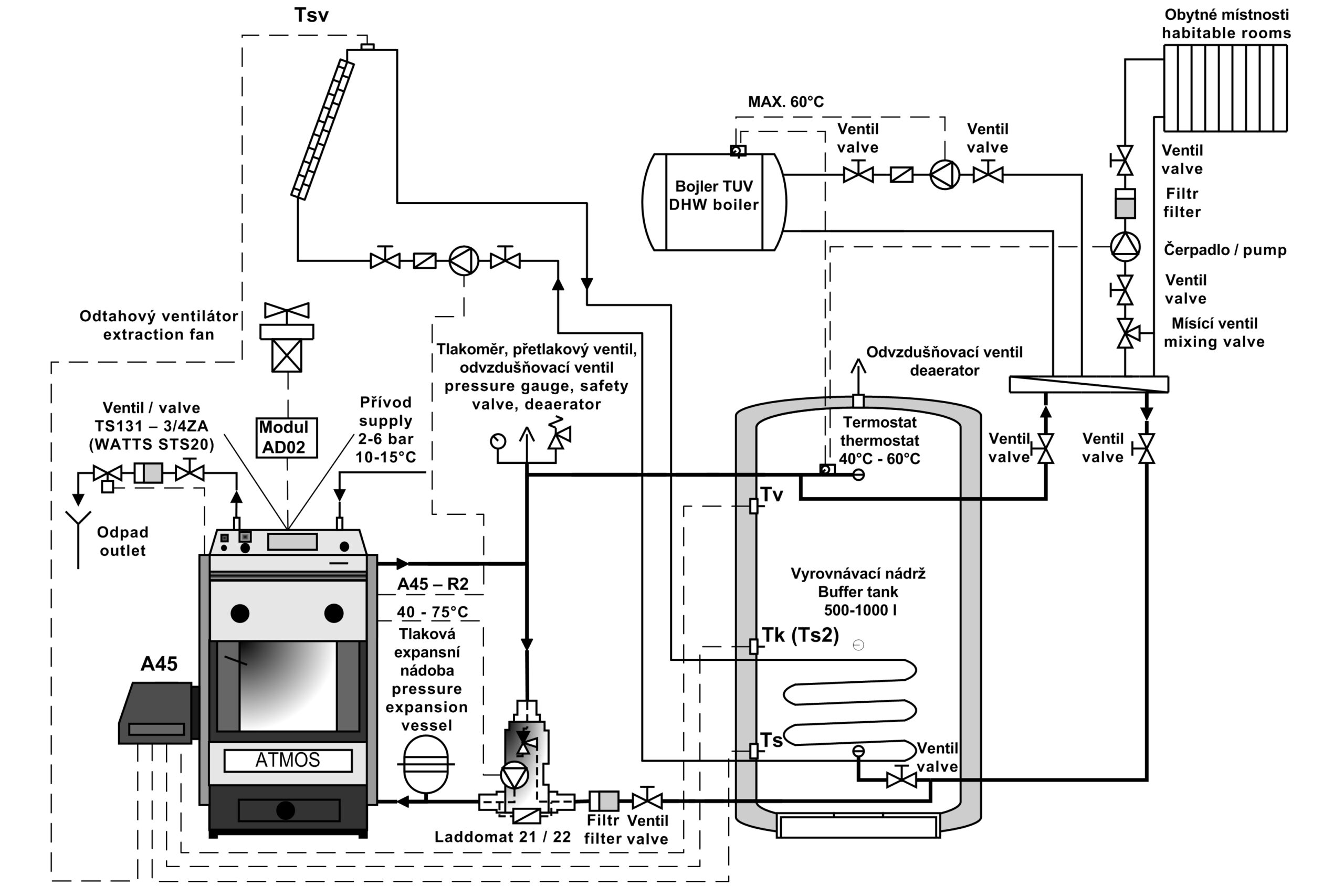

Zapojení kotle DxxP s vyrovnávací nádrží se solárním ohřevem pro regulaci hořáku podle čidla TS, TK a TV (automatická funkce přepínání čidel), funkce řízení solárního čerpadla podle teploty TSV a TS

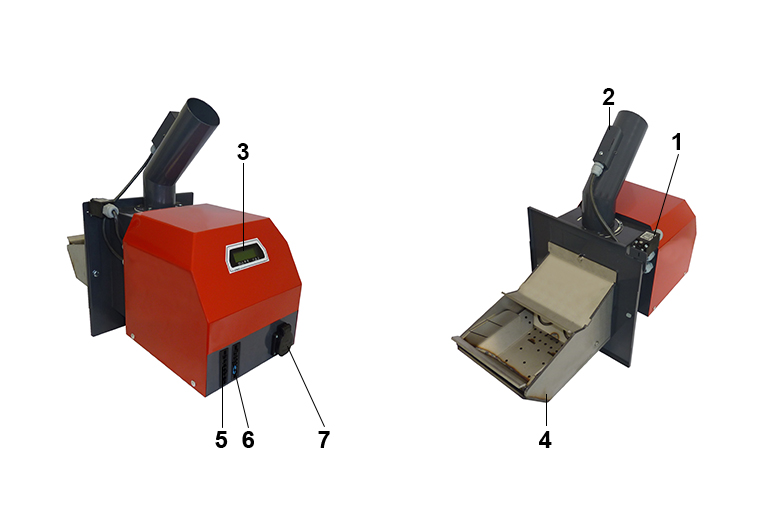

1 – koncový spínač	5 – konektor pro propojovací kabel mezi kotlem a hořákem (silový kabel)
2 – bezpečnostní termostat 95 °C (55 °C pro modely DxxPX, PXxx)	6 – konektor pro připojení čidel TS, TV, TK a TSV
3 – displej elektroniky hořáku	7 –  zásuvka pro externí dopravník
4 – spalovací komora (hubice) hořáku

Napájení: 230 V / 50 Hz
Maximální příkon při startu s jedním zapalovacím tělískem: 480 W – normální nastavení
Maximální příkon při startu se dvěma zapalovacími tělísky: 1042 W – speciální funkce
Průměrný příkon při provozu na jmenovitý tepelný příkon: 47 W
Průměrný příkon při provozu na minimální tepelný příkon: 29 W
Průměrný příkon v pohotovostním režimu: 3,3 W
Předepsané jištění hořáku s kotlem: 6,3 A
Hladina akustického tlaku (hlučnost): 47 dB
Hmotnost hořáku: 23 kg
Rozměry horáku Š x V x H: 31 x 55 x 66 cm

Hořák je určen pro:
speciální kotle ATMOS D30P, D31P, D40P a D50P.

Pro hořák A45 jsou určeny externí hřídelové dopravníky DRA50 o délce 1,7 m, 2,5 m, 4 m a 5 m o průměru 80 mm.

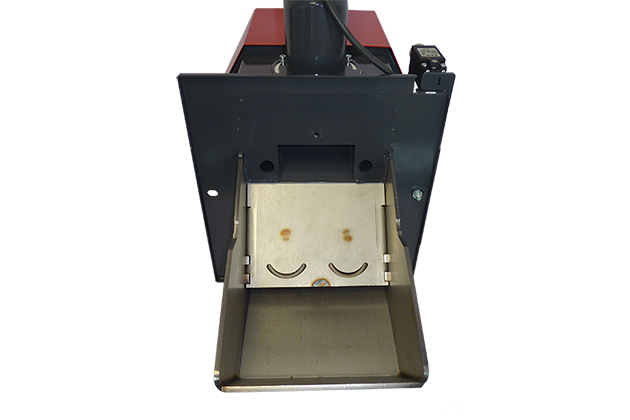

Hořák ATMOS A45 – přední pohled

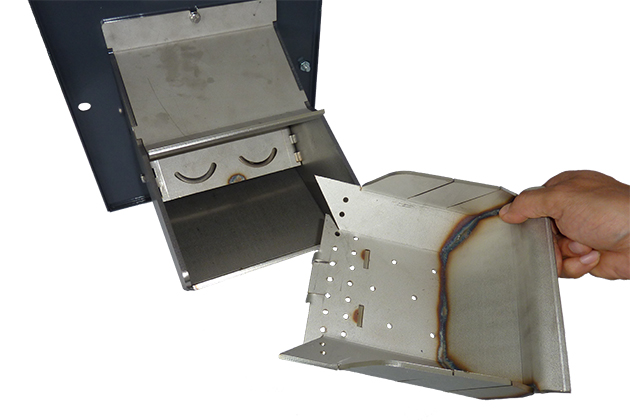

Vyjmutá spalovací komůrka

Zapalovací spirály

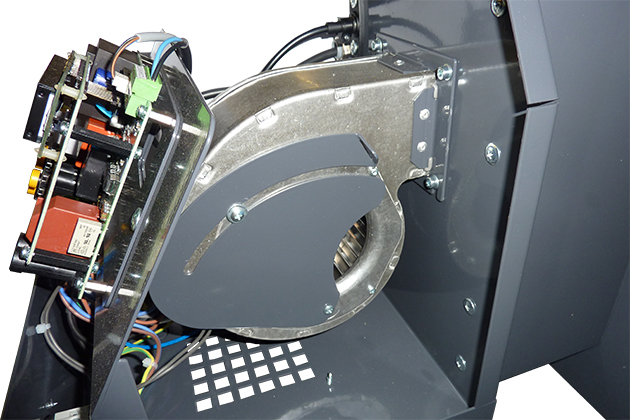

Ventilátor hořáku s regulační klapkou vzduchu



Hořák ATMOS A85

Objednací kód: H0033

Výkon hořáku: 27 – 89 kW

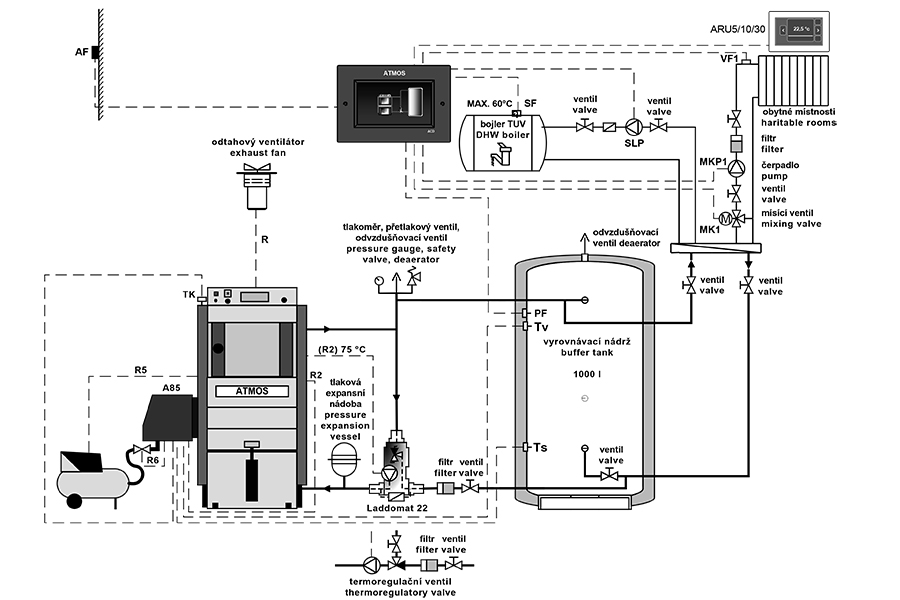

Zapojení kotle D85P s vyrovnávací nádrží pro regulaci hořáku podle čidla TS a TV a samostatné řízení topného okruhu elektronickou regulací ACD 03/04

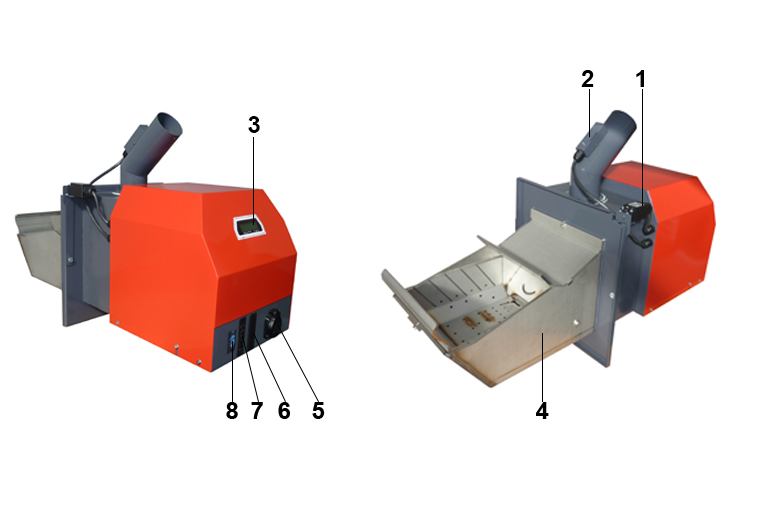

1 – koncový spínač	5 – zásuvka pro externí dopravník
2 – bezpečnostní termostat 95 °C	6 – konektor pro propojovací kabel mezi kotlem a hořákem (silový kabel)
3 – displej elektroniky hořáku	7 – konektor pro připojení čidel TS, TV, TK a TSV
4 – spalovací komora (hubice) hořáku	8 – konektor pro připojení snímače otáček odtahového ventilátoru kotle

Napájení: 230 V / 50 Hz
Maximální příkon při startu s jedním zapalovacím tělískem: 490 W – normální nastavení
Maximální příkon při startu se dvěma zapalovacími tělísky: 1052 W – speciální funkce
Průměrný příkon při provozu na jmenovitý tepelný příkon:72 W
Průměrný příkon při provozu na minimální tepelný příkon: 43 W
Průměrný příkon v pohotovostním režimu: 3,3 W
Předepsané jištění hořáku s kotlem: 6,3 A
Hladina akustického tlaku (hlučnost): 59 dB
Hmotnost hořáku: 46 kg
Rozměry horáku Š x V x H: 37 x 59 x 89 cm

Pro hořák A85 jsou určeny externí hřídelové dopravníky DRA50 o délce 1.7 m, 2.5 m, 4 m a 5 m o průměru 80 mm.
Hořák je vždy dodáván s pneumatickým čištěním.

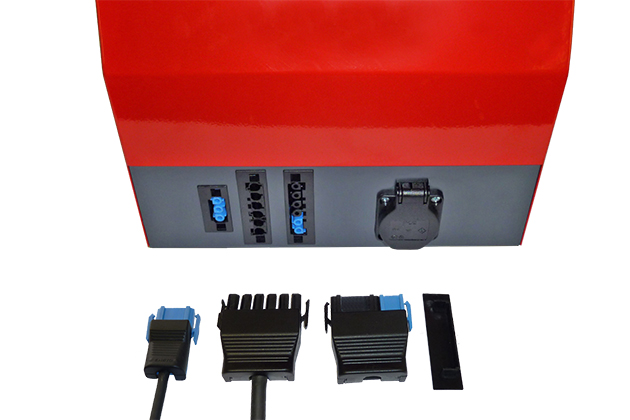

Konektory

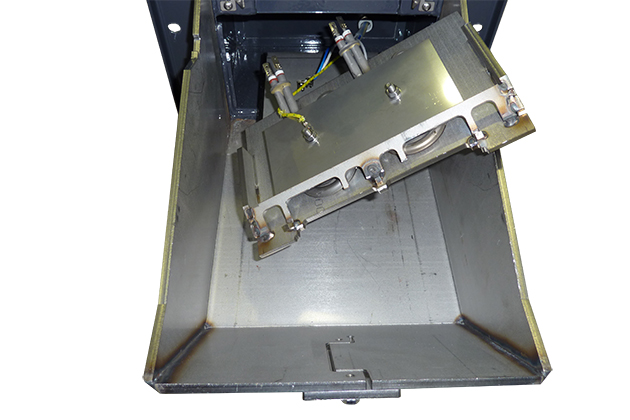

Zapalovací spirály hořáku

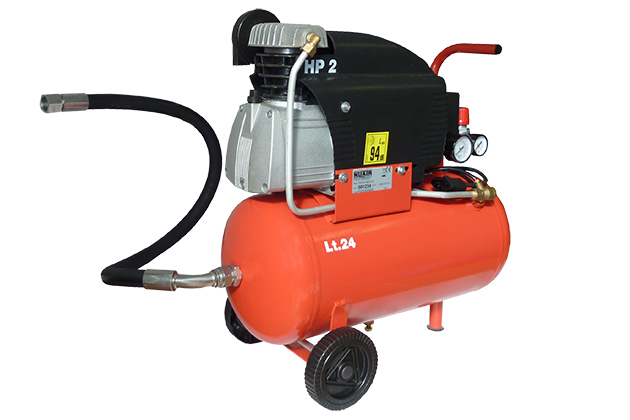

Sada CP85KS pro hořák A85 s kompresorem

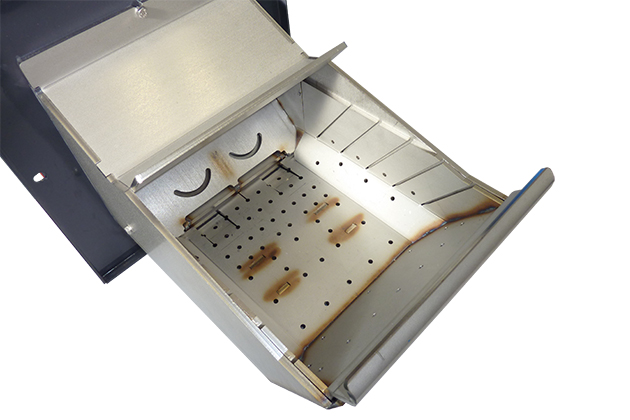

Spalovací komůrka



Doplňkové informace

Nezbytnou součástí k hořáku jsou dopravníky, které jsou vyráběny v různých délkách od 1,5 do 5 m. Pro hořák A25 jsou to bezhřídelové dopravníky DA a pro hořáky A45/A85 hřídelové dopravníky DRA. Další nezbytnou součástí systému pro vytápění objektů peletami jsou zásobníky a textilní sila na pelety.

Systémy na pelety vám doporučujeme vždy zapojit s vyrovnávací (akumulační) nádrží o objemu 500 – 1000 l. Toto zapojení umožní ovládat hořák pomocí dvou čidel TV a TS na vyrovnávací nádrži a uspoří vám palivo, elektrickou energii a zvýší životnost hořáku na pelety.
