Kompaktní automatické kotle na pelety

Kompaktní automatické kotle na pelety

Teplovodní kotle ATMOS D10PX, D15PX, D20PX a D25PX jsou určeny pro komfortní vytápění rodinných domů, chalup a ostatních objektů peletami. Kotle jsou dodávány jako kompletní zařízení se zabudovaným dopravníkem, zásobníkem na pelety o objemu 65 l / 175 l / 215 l a hořákem na pelety ATMOS A25.
Jejich kompaktní řešení umožňuje instalaci do malých kotelen.

•

  Účinnost kotle dle typu 91.5 - 92.7%

Najděte si k instalaci kotle technika ve vašem okolí

Najít technika

Kotle D10PX, D15PX, D20PX a D25PX splňují požadavky na Ekodesign a jsou zařazeny mezi kotle pro Kotlíkové dotace.

Zjistit více

Kotle jsou konstruovány pro elektronicky řízené spalování pelet s automatickým zapalováním paliva. Hořák na pelety je zabudován v přední části kotle ve dvířkách spodní spalovací komory. Tato komora je vyložena keramickými tvarovkami pro ideální dohoření plamene s vysokou účinností a slouží také jako prostor pro popel. V zadní části kotle je umístěn trubkový výměník osazený segmentovými brzdiči s funkcí hrubého (provozního) čištění bez nutnosti jejich vyndávání.

Těleso kotlů je vyrobeno jako svařenec z ocelových plechů o síle 3 – 5 mm. Zvenčí tepelně izolováno minerální plstí a sibralovou izolací, vloženou pod plechové kryty vnějšího pláště kotlů. Ve vrchní části je umístěn zásobník paliva, ze kterého jsou pelety dopravovány do hořáku pomocí šnekového dopravníku. Dávkování paliva je řízeno zcela automaticky. V přední části kotlů je panel s hlavním vypínačem, vypínačem hořáku na pelety (L2) pro případ čištění, provozním (kotlovým regulačním) termostatem, bezpečnostním termostatem, teploměrem a pojistkou 6,3 A. Kotle DxxPX jsou vybaveny odtahovým ventilátorem (mimo D10PX). Kotel není vybaven chladící smyčkou proti přetopení, neboť díky malému množství paliva v hořáku nehrozí přetopení kotle při výpadku elektrické energie.

Výhody speciálních kompaktních kotlů ATMOS nové konstrukce

• Kompaktní rozměry pro malé kotelny
• Vše v jednom – kotel a zásobník na pelety, dopravník a hořák
• Velká keramická spalovací komora
• Odtahový ventilátor – (mimo D10PX)
• Trubkový výměník s možností provozního čištění
• Vysoká účinnost nad 90 %
• Velký komfort vytápění – plně automatický provoz kotle
• Pohodlné vybírání popela – jednoduché čištění pouze zepředu
• Malé rozměry a nízká hmotnost
• Možnost osazení kotle pneumatickou dopravou pelet
• Možnost osazení hořáku pneumatickým čištěním
• Ekologické spalování – kotle dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189

Ovládací panel a propojovací hadice od dopravníku

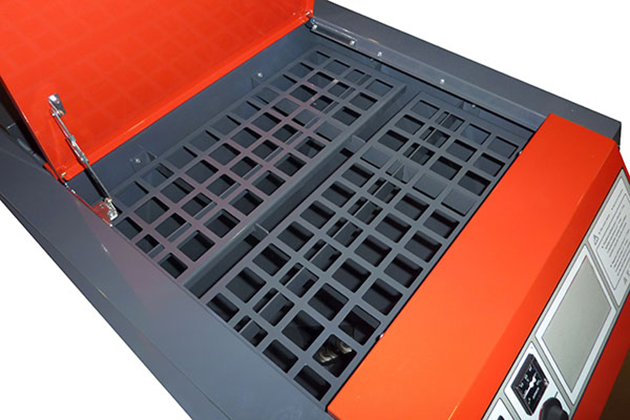

Otevřený zásobník pelet o objemu 65 l / 175 l / 215 l

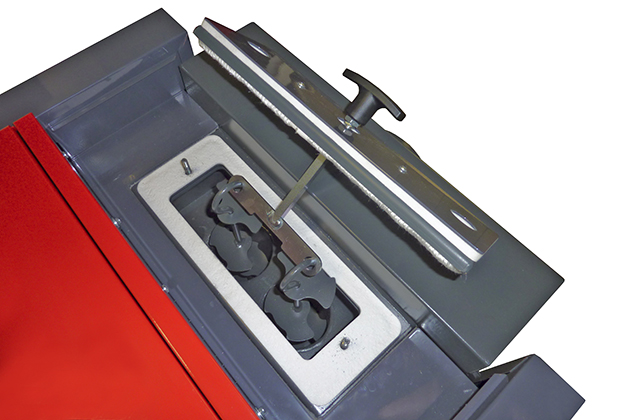

Trubkový výměník s brzdiči



Otevřená spalovací komora s hořákem ATMOS A25

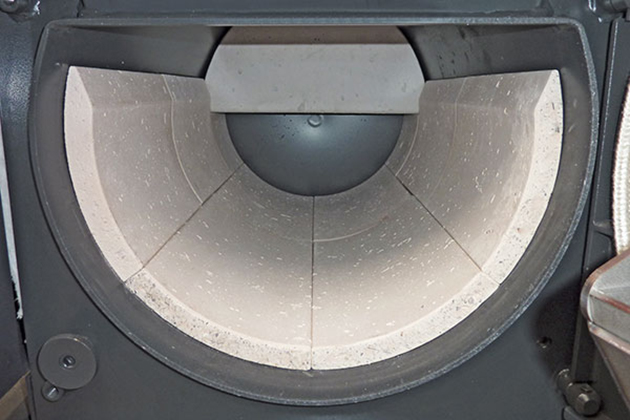

Spalovací komora s keramickými tvarovkami

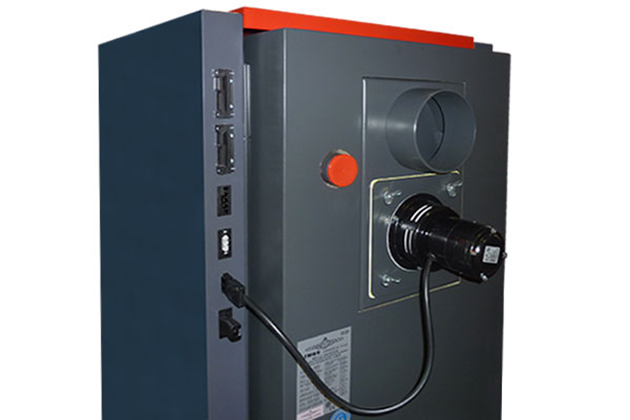

Odtahový ventilátor (mimo D10PX) a kouřové hrdlo







Instalace

Předepsaným řešením je zapojení kotle s Laddomatem 22 nebo termoregulačním ventilem, který umožňuje vytvoření odděleného kotlového a topného (primárního a sekundárního) okruhu, tak abychom zajistili minimální teplotu vratné vody do kotle 65 °C. Čím vyšší bude teplota vratné vody do kotle, tím méně bude kondenzovat dehtů a kyselin, které poškozují těleso kotle.

Teplota výstupní vody z kotle musí být trvale v rozsahu 80 – 90 °C.
Další variantou je zapojení kotle s trojcestným mísícím ventilem a servopohonem řízeným z regulace (např. ACD 03, ACD 04) pro udržení minimální teploty vratné vody do kotle (65 – 75 °C).

Kotle D10PX, D15PX, D20PX a D25PX doporučujeme vždy zapojit s vyrovnávací nádrží o objemu 500 až 1000 l. Při zapojení kotle s vyrovnávací (akumulační) nádrží je kotel nejlépe řízen podle dvou čidel TS a TV umístěných na nádrži. Pro ovládání hořáku pomocí dvou teplot na vyrovnávací (akumulační) nádrži je nutné tuto nádrž osadit dvěma čidly KTF 20 (čidla TV a TS).

Laddomat 22

Zapojení kotle DxxPX s vyrovnávací nádrží

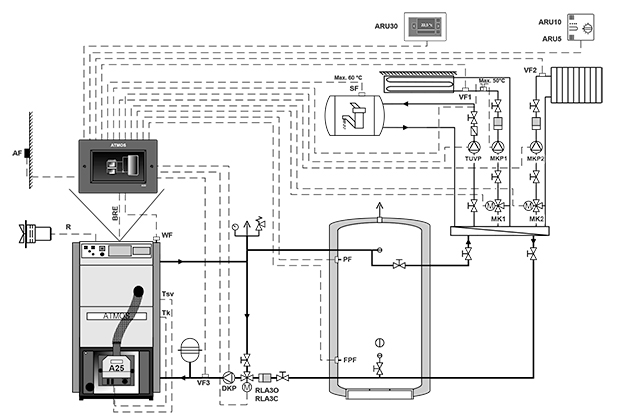

Zapojení kotle DxxPX s vyrovnávací nádrží a regulací ACD03

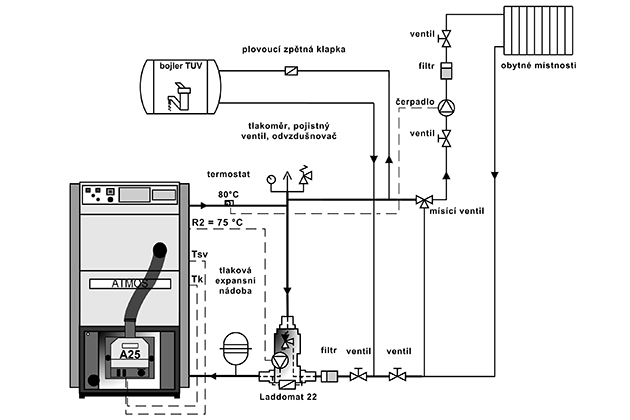

Možné zapojení kotle DxxPX bez vyrovnávací nádrže a řízení kotlového čerpadla podle teploty kotle (čidla TK) z hořáku A25

Zapojení kotle s Laddomatem 22 a akumulační nádrží – schéma







Regulace kotlů

Kotle jsou dodávány spotřebiteli se základní regulací výkonu kotle, která splňuje požadavky na komfort topení a jeho bezpečnost. Regulace zajišťuje požadovanou výstupní teplotu vody z kotle (80 – 90 °C). Kotle jsou vybaveny konektorem pro připojení čerpadla v kotlovém okruhu a funkcemi pro jeho ovládání přímo z regulace hořáku ATMOS A25.

Kotle DxxPX jsou z výroby osazeny čidly teploty kotle TK a teploty spalin TSV. Čidlo TK zasunuté v jímce kotle, čidlo spalin TSV zabudované do kouřového kanálu kotle, vše společně zapojeno přímo do konektoru hořáku. Hořák na pelety ATMOS A25 přímo ovládá odtahový ventilátor kotle (rezervou R) a čerpadlo v kotlovém okruhu (rezervou R2). Výstup R2 je z výroby dán do série s termostatem pro čerpadlo v kotlovém okruhu TČ70 °C.

Při doporučeném zapojení kotle s vyrovnávací (akumulační) nádrží je kotel nejlépe řízen podle dvou čidel TS a TV umístěných na nádrži. Spínání čerpadel v systémovém okruhu není v tomto případě závislé na teplotě kotle, proto je řešíme podle potencionálních potřeb systému.

Ovládací panel kotle se standardní regulací

Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.





Ekvitermní regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03







Přikládání paliva

Kotel je vybaven integrovaným zásobníkem paliva, který je nutno doplňovat v intervalu 1 – 3 dny.

Objeví-li se na displeji hořáku alarmové hlášení ALARM PELLETS – DOPLNIT PELETY, je nutné doplnit pelety do zásobníku paliva. Odklopte víko zásobníku ve vrchní části kotle a doplňte pelety. Po doplnění pelet není nutné načerpat pelety do dopravníku! Kotel je vybaven speciální funkcí proti jeho úplnému vyprázdnění.

V případě, že interval doplňování paliva bude pro vaše potřeby příliš krátký, je možné ke kotli dokoupit nástavec zásobníku o výšce 200 mm (45 l pro D10PX – kód: S1343) (65 l pro D15PX a D20PX – kód: S1233) (90 l pro D25PX – kód: S1315) nebo 300 mm (68 l pro D10PX – kód: S1344) (95 l pro D15PX a D20PX – kód: S1234) (135 l pro D25PX – kód: S1316). Nástavce je možné skládat na sebe. Ke kotli je však nutné dokoupit schůdky pro pohodlné doplňování paliva dle všech platných bezpečnostních předpisů.
Ideálním řešením je však doplnění kotle o pneumatickou dopravu pelet ATMOS APS 150 SPX (D10PX) / ATMOS APS 250 SPX (D15PX a D20PX) / ATMOS APS 250 SPX2 (D25PX) pro pohodlné automatické doplňování paliva z libovolného zásobníku, např. na celou sezónu (textilní silo, samostatná místnost).



Ukázka standardního doplňování pelet z 15 kg pytlů

Kotel s pneumatickou dopravou pelet ATMOS APS 250 SPX(2)



Nástavec zásobníku pelet pro kotle DxxPX

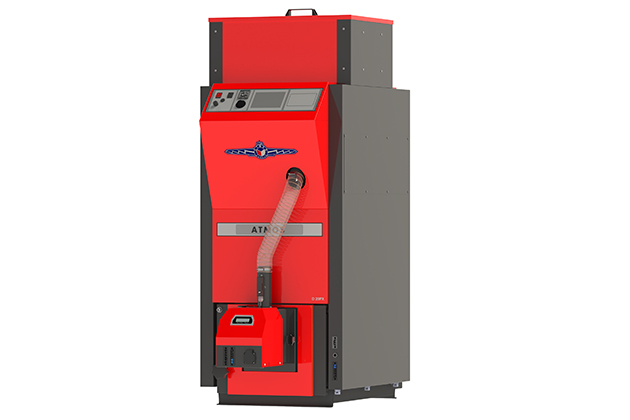

Kotel DxxPX s nástavcem zásobníku 300 mm

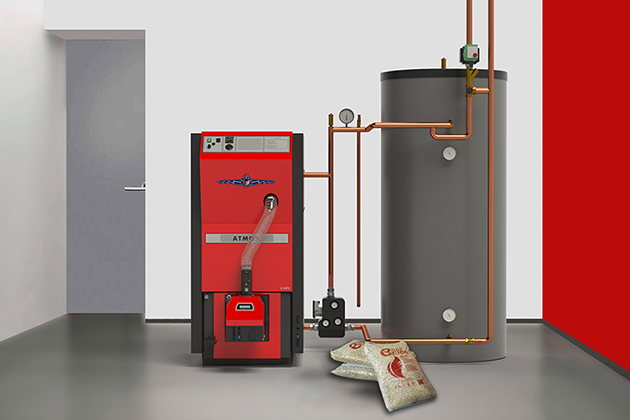

Prostor kotelny s kotlem DxxPX a zásobníkem
s vícebodovým nasáváním pelet pneumatickou dopravou ATMOS APS 250 SPX(2)





Čištění kotle

Čištění kotle a hořáku je nutné provádět pravidelně a důkladně jednou za 5 až 14 dnů podle kvality pelet a nastavení výkonu.
Kotle jsou určeny pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru  6 – 8 mm, o délce 10 – 25 mm a výhřevnosti 16 – 19 MJ.kg^-1. Kotel není určen pro pelety, které se spékají ve spalovací komůrce hořáku. V takovém případě je nutné spalovací komůrku hořáku čistit jednou denně nebo lze hořák na pelety ATMOS A25 vybavit pneumatickým čištěním spalovací komůrky. Toto čištění ocení především ti, kteří spalují méně kvalitní pelety, které vytvářejí určité spečence.

Pohodlné vybírání popela – jednoduché čištění pouze zepředu. Popel vybereme z celé spalovací komory pomocí půlkulatého popelníku (příslušenství kotle). Popelník zasuneme do kotle na doraz, přiražením o zadní stěnu popel nahrneme do popelníku a vytáhneme. Popelník v kotli nikdy nenecháváme!

Kotle DxxPX jsou vybaveny funkcí provozního čištění trubkového výměníku. Pro provozní čištění trubkového výměníku a brzdičů použijeme madlo na čistícím víčku v zadní části kotle ukryté pod krytem. Opakovaným vytažením a puštěním madla dojde k oklepání popílku z brzdičů a oškrábání stěn trubkovnice.

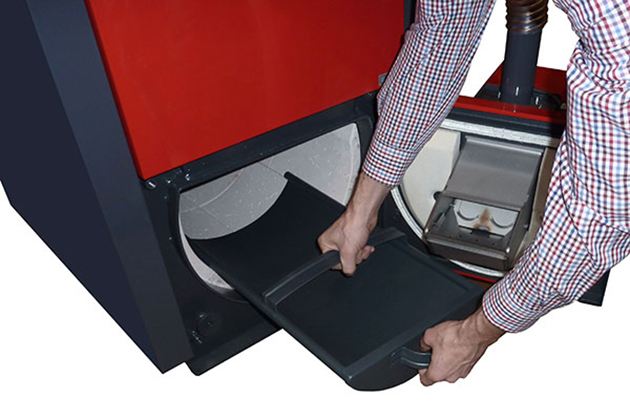

Ukázka vybírání popela pomocí popelníku

Ukázka provozního čištění trubkového výměníku









Technické informace

Legenda k nákresu kotle
1.	Těleso kotle	16.	Hlavní vypínač (červený)
2.	Dvířka čistící	17.	Regulační (kotlový) termostat
3.	Hořák na pelety ATMOS A25	18.	Vypínač hořáku (černý)
4.	Ovládací panel	19.	Bezpečnostní termostat
5.	Šnekový dopravník	20.	Pojistka T6,3A/1500 – typ H
6.	Výplň dvířek – Sibral velký s otvorem pro hořák	21.	Kryt čistícího víčka
7.	Těsnění dvířek 18 x 18 mm	22.	Ventilátor – odtahový (mimo D10PX)
8.	Uzávěr	23.	Kondenzátor pro odtahový ventilátor – 1μF
9.	Izolace pod hořák	24.	Čistící víčko zadního kanálu
10.	Zásobník paliva 65 l (D10PX) / 175 l (D15PX, D20PX) / 215 l (D25PX)	25.	Víko zásobníku
11.	Trubkový výměník	26.	Propojovací hadice hořáku – Ø 65 mm – délka 550 mm (D15PX, D20PX, D25PX) – délka 480 mm (D10PX)
12.	Brzdič s čistícím táhlem a madlem	K	hrdlo kouřovodu
13.	Žáruvzdorná tvarovka – dno topeniště + zadní čelo pro D10PX	L	výstup vody z kotle
14.	Žáruvzdorná tvarovka – clona	M	vstup vody do kotle
15.	Teploměr	N	nátrubek pro napouštěcí kohout

Rozměry kotlů	Typ kotle
	D10PX	D15PX	D20PX	D25PX
A	1221	1411	1411	1411
B1	995	1145	1145	1345
B2	1150	1447	1447	1647
C	594	674	674	674
D	1012	1213	1213	1213
E	128/130	150/152	150/152	150/152
G	140	140	140	140
H	950	1150	1150	1150
CH	166	166	166	166
I	180	180	180	180
J	6/4″	6/4”	6/4”	6/4”

Technické údaje		Typ kotle
		D10PX	D15PX	D20PX	D25PX
Výkon kotle	kW	3 – 10	4,5 – 15	4,5 – 20	4,5 – 24
Výhřevná plocha	m2	1,5	1,9	1,9	2,2
Objem palivové šachty (zásobníku)	dm3 (l)	65	175	175	215
Rozměr plnícího otvoru	mm	542 x 480	542 x 480	542 x 480	542 x 480
Předepsaný tah komína	Pa/mbar	13 / 0,13	15 / 0,15	16 / 0,16	17 / 0,17
Maximální pracovní přetlak vody	kPa/bar	250 / 2,5	250 / 2,5	250 / 2,5	250 / 2,5
Hmotnost kotle	kg	287	345	345	418
Průměr odtahového hrdla	mm	128/130	150/152	150/152	150/152
Krytí el. části	IP	20	20	20	20
Elektrický příkon – při spuštění – při provozu	W	522/1042 42	572/1092 92	572/1092 92	572/1092 92
Účinnost kotle	%	91,6	92,7	91,5	91,8
Třída kotle		5	5	5	5
Třída energetické účinnosti		A+	A+	A+	A+
Teplota spalin při jmenovitém výkonu (pelety)	°C	117	118	142	145
Hmotnostní průtok spalin při jmenovitém výkonu (pelety)	kg/s	0,008	0,011	0,015	0,018
Předepsané palivo (preferované)		kvalitní dřevěné pelety o průměru 6 – 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1
Průměrná spotřeba paliva – pelet při jmenovitém výkonu	kg	2,3	3,6	4,5	5,4
Objem vody v kotli	l	50	76	76	85
Hydraulická ztráta kotle	mbar	0,19	0,20	0,20	0,22
Minimální objem vyrovnávací nádrže	l	300	500	500	500
Připojovací napětí	V/Hz	230/50

Předepsaná minimální teplota vratné vody v provozu je 65 °C.
Předepsaná provozní teplota kotle je 80 – 90 °C.





Hořák

Hořák na pelety ATMOS A25

pro kotle D10PX, D15PX, D20PX a D25PX

Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg^-1.

Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí

Řízení hořáku: elektronickou regulací AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulace.
Hořák v provedení pro kotle DxxPX obsahuje navíc rozšiřovací modul AC07X-C – (R5, R6) pro ovládání pneumatického čištění hořáku nebo jiné možné aplikace.

Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.

Základní funkce hořáku:
Rezervní výstupy R a R2 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu (zapojeno z výroby)
Možnost využití dvou rezervních výstupů R5 a R6 pro různé aplikace
Možnost zapojení čtyř různých čidel TS, TV, TK a TSV
TK – čidlo teploty kotle (zapojeno z výroby)
TSV – čidlo tepoty spalin (zapojeno z výroby)
TS – čidlo spodní teploty na nádrži
TV – čidlo vrchní teploty na nádrži

• řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu (R) (zapojeno z výroby) (mimo D10PX)
• řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu (R2) (zapojeno z výroby)
• řízení hořáku podle dvou teplot na vyrovnávací nádrži

Dávkování paliva: pro kotle DxxPX je určen speciální dopravník DRA25 zabudovaný přímo v kotli. Tento dopravník je řízen z elektronické regulace hořáku a dávkuje palivo ze zásobníku do hořáku.
