ATMOS D 25 P COMPACT
0% (0 hodnocení)
| katalogové číslo: | D 21 P COMPACT |
| záruka: | 2 roky |
| výrobce: | Atmos |
| individuální cena dopravy: | 3 000 Kč |
| běžná cena: | 139 513 Kč |
| cena bez DPH: | 106 537 Kč |
| cena vč. DPH: | 128 910 Kč |
 |
 |
Skladem
128 910 Kč
vložit do košíku
ks popis
obrázky
parametry
soubory a odkazy
diskuze
Kotle D14P Compact, D21P Compact, D25P Compact
Kotle DxxP Compact jsou dodávány jako paket kotle s profesionálním nerezovým zapojením (kotlový okruh s termoventilem 70 °C + jeden topný okruh s trojcestným ventilem bez servopohonu) a s hořákem na pelety ATMOS A25. Zákazník pouze dokoupí nejvhodnější zásobník na pelety s dopravníkem. V případě rozsáhlejšího topného systému je možné zapojení kotle rozšířit na dva nebo tři topné okruhy zakoupením speciálního rozdělovače a potřebné čerpadlové skupiny. Firma ESBE pro tyto případy vytvořila speciální čerpadlové skupiny pro firmu ATMOS se silnějším čerpadlem a větší dimenzí armatur.

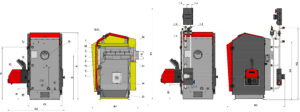

| Legenda k nákresu kotlů D14P Compact, D21P Compact, D25P Compact | |||
| 1. | Těleso kotle | 16. | Hlavní vypínač (kód: S0091) |
| 2. | Dvířka čistící | 17. | Regulační (kotlový) termostat (kód: S0021) |
| 3. | Popelník pro D14P, D14P/130, D21P – (kód: P0097) pro D25P – (kód: P0080) |
18. | Termostat na čerpadlo (kód: S0023) |
| 4. | Ovládací panel | 19. | Bezpečnostní termostat (kód: S0068) |
| 5. | Clona rámečku | 20. | Pojistka T6,3A/1500 – typ H |
| 6. | Výplň dvířek – Sibral velký (kód: S0263) | 21. | Dvojvypínač automatického odpopelnění a hořáku na pelety (kód: S0098) |
| 7. | Těsnění dvířek 18 x 18 mm (kód: S0240) | 22. | Ventilátor – odtahový (D31P) |
| 8. | Uzávěr (kód: S1047) (D31P – kód: S0212) | 23. | Přední kryt (víko) (kód: S1252) |
| 9. | Okrasná matice (kód: S0413) | 24. | Hořák na pelety ATMOS A25 |
| 10. | Víko otvoru pro hořák – deska + izolace (kód: S0275) | K | – hrdlo kouřovodu (150/152 mm) |
| 11. | Čistící víko kouřového kanálu | L | – výstup vody z kotle (1”) |
| 12. | Brzdič trubkovnice (kód: P0098) | M | – vstup vody do kotle (1”) |
| 13. | Nerezová clona topeniště pro D14P, D14P/130, (P14) – (kód: S0936), pro D21P, D25P (P21, P25) – (kód: S0937) |
N | – nátrubek pro napouštěcí kohout (1/2”) |
| 14. | Záslepka pro zabudování automatického odpopelnění | O | – nátrubek pro expanzní nádobu (1”) |
| 15. | Teploměr (kód: S0041) | R | – výstup vody z kotle pro kotlový okruh (1”) |
| Rozměry kotlů | ||||
| D14P | D14P /130 | D21P | D25P | |
| A / A1 | 1207 / 1635 | 1207 / 1635 | 1207 / 1635 | 1207 / 1635 |
| B1 | 850 | 850 | 850 | 950 |
| B2 / B3 | 1095 / 1300 | 1095 / 1300 | 1095 / 1300 | 1195 / 1300 |
| C1 / C2 | 620 / 1027 | 620 / 1027 | 620 / 1027 | 620 / 1027 |
| E | 150/152 | 130 | 150/152 | 150/152 |
| G / G1 | 207 / 266 | 207 / 266 | 207 / 266 | 207 / 266 |
| H | 947 | 947 | 947 | 947 |
| CH | 220 | 220 | 220 | 220 |
| I | 220 | 220 | 220 | 220 |
| J | 1” | 1” | 1” | 1” |
| P | 70 | 70 | 70 | 70 |
| Q | 1” | 1” | 1” | 1” |
| Speciální příslušenství pro rozšíření zapojení kotle DxxP Compact | |
| typ příslušenství | kód |
| Rozdělovače | |
| ATMOS/ESBE GMA 321 dvouokruhový – 1“ rozteč 90 mm | P0506 |
| ATMOS/ESBE GMA 331 tříokruhový – 1“ rozteč 90 mm | P0507 |
| Čerpadlové skupiny | |
| ATMOS/ESBE GDA 311 přímá – 1“ rozteč 90 mm (bojler) | P0503 |
| ATMOS/ESBE GFA 311 termostatická 20 – 55 °C – 1“ rozteč 90 mm (podlahovka) | P0504 |
| ATMOS/ESBE GRA 311 směšovaná bez servopohonu – 1“ rozteč 90 mm | P0533 |
| ATMOS/ESBE GRA 311 směšovaná se servopohonem 120 s – 1“ rozteč 90 mm | P0505 |

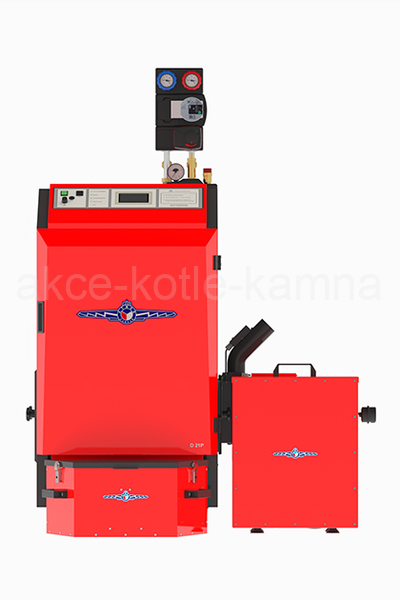

D 21P Compact – přední pohled
D 21P Compact – zadní pohled

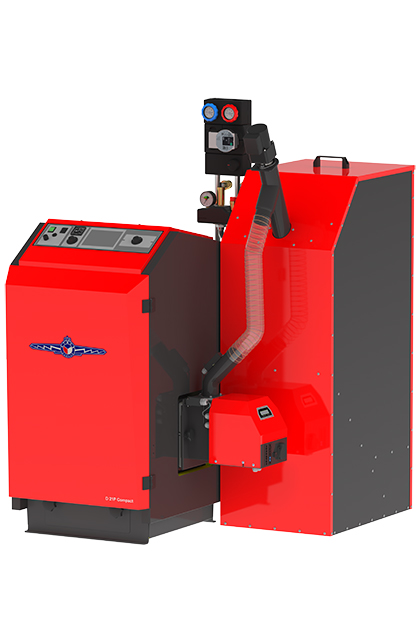

D 21P Compact s AZPD 300
