Výhody zplynovacích kotlů ATMOS na hnědouhelné brikety a černé uhlí

• Velký zásobník paliva – dlouhá doba hoření
• Vysoká účinnost – primární i sekundární vzduch je předehříván na vysokou teplotu
• Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
• Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
• Chladící smyčka proti přetopení – bez rizika poškození kotle
• Automatické vypnutí kotle po dohoření paliva – spalinový termostat
• Pohodlné vybírání popela – velký keramický spalovací prostor pro popel
• Malé rozměry a nízká hmotnost
• Možnost volby dvířek levá/pravá
• Vysoká kvalita



Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ATMOS ACD 03) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.

Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

Velikost přikládacího otvoru

Pohled do horní přikládací komory



Plamen ve spodní spalovací komoře

Pohled do spodní spalovací komory



Odtahový ventilátor a kouřové hrdlo

Vrchní čistící víčko kotle



Regulace kotlů

Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.

Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.

Vzduchová regulační klapka

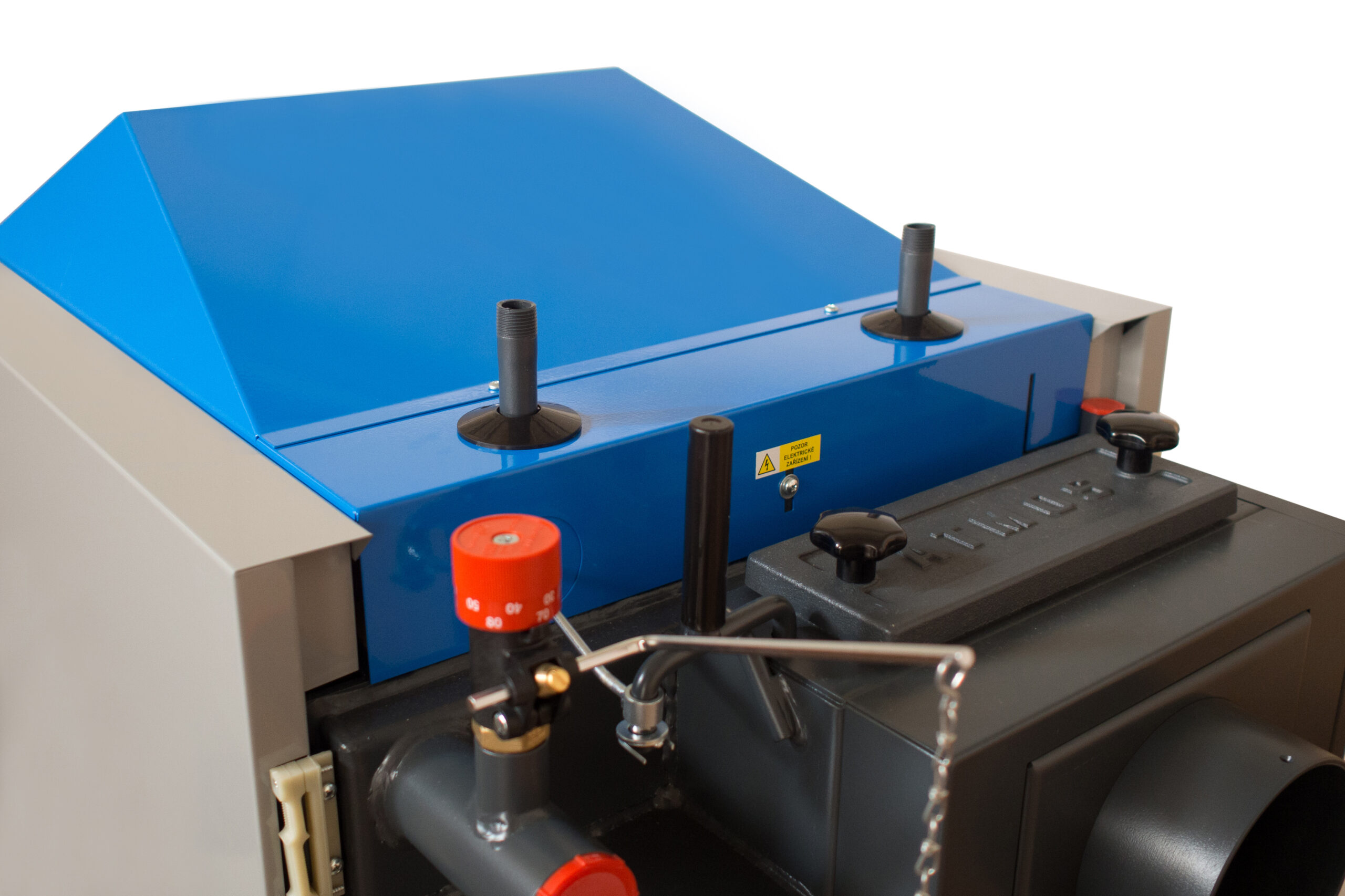

chladící smyčka kotle a Honeywell FR 124







Ovládací panel kotle se standardní regulací



Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.





Ekvitermní regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.



Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03







Technické informace





Legenda k nákresu kotlů
1.	Těleso kotle	22.	Regulátor výkonu – HONEYWELL FR124
2.	Dvířka plnící – vrchní	23.	Žáruvzdorná tvarovka – kostka přední
3.	Dvířka popelníková – spodní	24.	Regulační (kotlový) termostat ventilátoru
4.	Ventilátor – odtahový (S)	25.	Výplň dvířek – Sibral – slabý (32 mm)
5.	Žáruvzdorná tvarovka – kostka zadní	26.	Těsnění dvířek – šňůra 18 x 18
6.	Ovládací panel	27.	Brzdič spalin
7.	Bezpečnostní termostat	30.	Spalinový termostat
8.	Regulační klapka	31.	Kondenzátor pro odtahový ventilátor – 1μF
9.	Rošt (segment)	32.	Chladící smyčka proti přetopení
10.	Žáruvzdorná tvarovka – kulový prostor	33.	Regulace primárního vzduchu
11.	Roštová trubka	34.	Regulace sekundárního vzduchu
12.	Žáruvzdorná tvarovka – půlměsíc	37.	Brzdič spalin – 4 ramenný
13.	Zatápěcí záklopka
14.	Žáruvzdorná tvarovka – čelo kulového prostoru
15.	Víko čistící
16.	Roštovací páka	K	– hrdlo kouřovodu
17.	Táhlo roztápěcí záklopky	L	– výstup vody z kotle
18.	Teploměr	M	– vstup vody do kotle
19.	Clona rámečku	N	– nátrubek pro napouštěcí kohout
20.	Vypínač s kontrolkou	P	– nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)



Rozměry
	AC16S	AC25S
A	1166	1185
B	658	758
C	593	675*
D	874	874
E	150/152	150/152
F	65	65
G	210	210
H	933	933
CH	212	212
I	212	212
J	6/4″	6/4″



Technické údaje	Typ kotle
		AC16S	AC25S
Jmenovitý výkon	kW	18	26
Výhřevná plocha	m2	1,6	1,9
Obsah násypky (přikládací komory)	dm3 (l)	45	60
Rozměr plnícího otvoru	mm	450 x 260	450 x 260
Předepsaný tah komína	Pa/mbar	16/0,16	20/0,20
Max. pracovní přetlak vody	kPa/bar	250/2,5	250/2,5
Hmotnost kotle	kg	273	297
Průměr odtahového hrdla	mm	150/152	150/152
Krytí el. části	IP	20	20
Elektrický příkon	W	50	50
Účinnost v celém rozsahu výkonu	%	91,1	90,4
Třída kotle		5	5
Třída energetické účinnosti		B	C
Teplota spalin při jmenovitém výkonu	°C	165	177
Hmotnostní průtok spalin při jmenovitém výkonu	kg/s	0,010	0,015
Předepsané palivo (preferované)	hnědouhelné brikety o výhřevnosti 19 – 23 MJ.kg-1
Předepsané palivo	černé uhlí OŘECH 1 o výhřevnosti 20 – 30 MJ.kg-1
Náhradní palivo (zátop)	suché dřevo o výhřevnosti 15 – 17 MJ.kg-1, obsah vody 12 – 20 %, průměr 80 – 150 mm
Maximální délka dřeva	mm	250	330
Doba hoření při jmenovitém výkonu	hod.	4	4
Objem vody v kotli	l	37	45
Hydraulická ztráta kotle	mbar	0,17	0,18
Minimální objem vyrovnávací nádrže	l	500	500
Připojovací napětí	V/Hz	230/50
Ekodesign			​

*šířka kotle po demontáži bočních kapot je 555 mm
